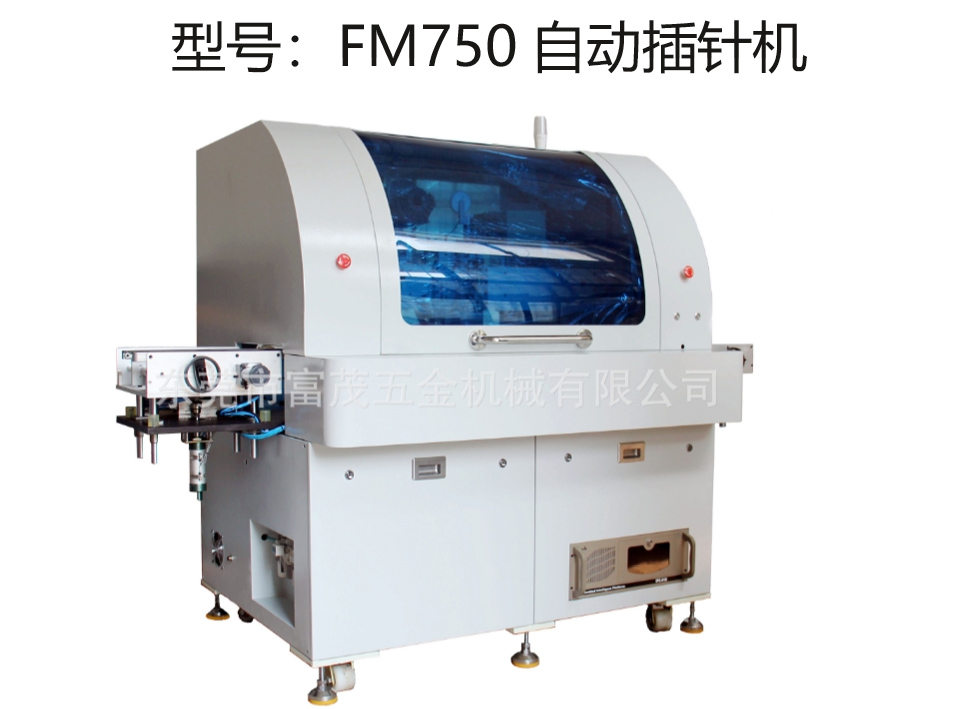

富茂FM-750型PCB电路板全自动插针机

型号:FM-750
功率:2.4KW
速度:
管径:
管长:
加速度:
产品详情





适用对象

PCB电路板上需要在线全自动插针的产品;



适用应作

节能灯,LED照明用驱动电源,电源,小家电,显示器,电动玩具



机台主要功能:

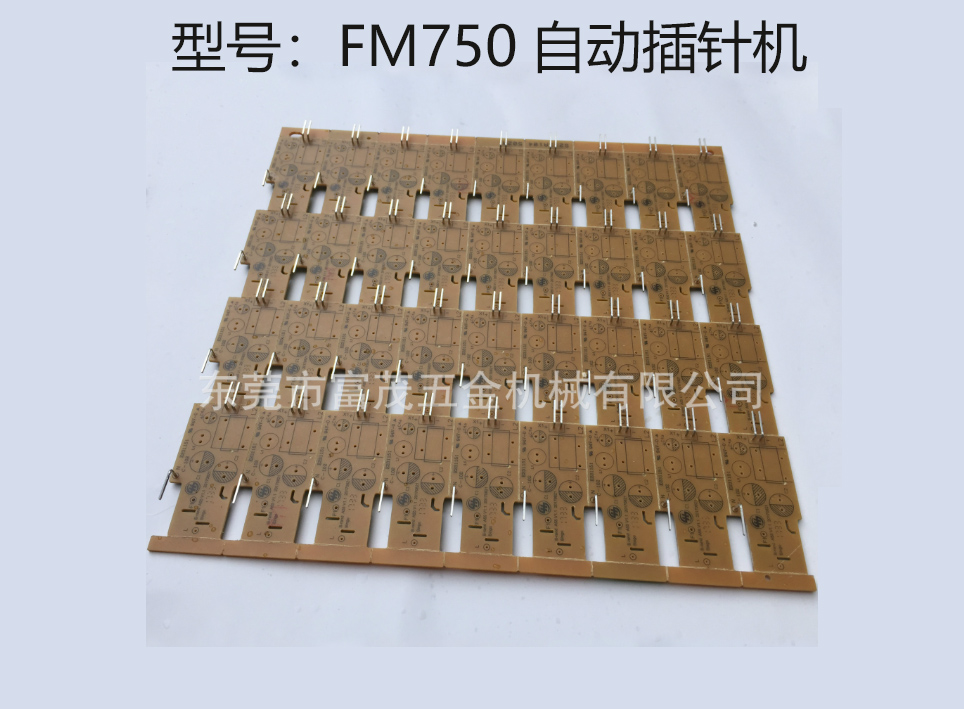

将整卷的钢针线由机台自动切断成针后,将针快速高效准确插入PCB板上。使针与PCB板紧密结合在一起。




设备特点:

1.上下板架采用双马达、铝合金轨道输送带,手轮丝杠宽度调节。机台可搭配自动上下板机,全自动流水线作业。

2机台采用工业相机CCD视觉定位系统

3.插针主机构采用精密凸轮机械传动机台高速稳定运行。

4XY平台采用松下伺服及TBI丝杠及台湾进口滑轨滑块

5设计合理,零件精密加工。

■设备优点:

PCB插针机:自动传送线路板并在PCB上插入方针或圆针PCB板在XY移动平台上自由移动。

1. 机台插针速度每小时可插纸约2万根针左右,节省大量工人

2. 机台自动上板下板,自动插针,一人可操作设备

3. 采用卷料钢针,节省插针成本,单枚针成本约0.0015元左右

4. 机台插针具有自动检测功能,插针是否到位及自动补插功能。

5. 机台无需模具,可以任切换机种或产品型号插针坐标采用视觉自动校正编程,操作方便快速完成。

6. 机台可采用贴片后插针的方式无需更改现有生产工艺流程。

7.机台通用性强,后续无其它模具费用。

   8.全电脑控制,中文操作界面,简单易懂,方便快捷



设备参数:

设备尺寸

2200 L * 1500 W * 1620 H

机械重量

1200kg

工作气压

6kg/cm2

电源

220V/60Hz/2.4KW

噪音

80分贝

使用温度

5-40度

湿度

10-90% RH(空气中没有结晶水珠即可使用)

作业台移动尺寸

X700mm Y400mm

作业台移动速度

25m/min

PCB电路板

500 * 350 Max

插件速度

350PCS/min

电路板安装时间

4.5

插入元件对象

可插8-20mm长方针钢针,或10-25mm的“L”形方针或圆针

插件头数量

标配1组插针(高速凸轮运动机构)

孔位校正方式

机器视觉系统校正

电脑控制系统

Intel酷睿i3中央处理器 Win7操作系统,原装研祥工控机。

运动控制卡

雷赛多轴运动控制卡,

操作软件

中文操作界面(WIN7系统控制平台)液晶显示器富茂自主研发操作介面运行系统软件

显示系统

17英寸彩色液晶显示器

供料系统

卷式钢针供料系统
