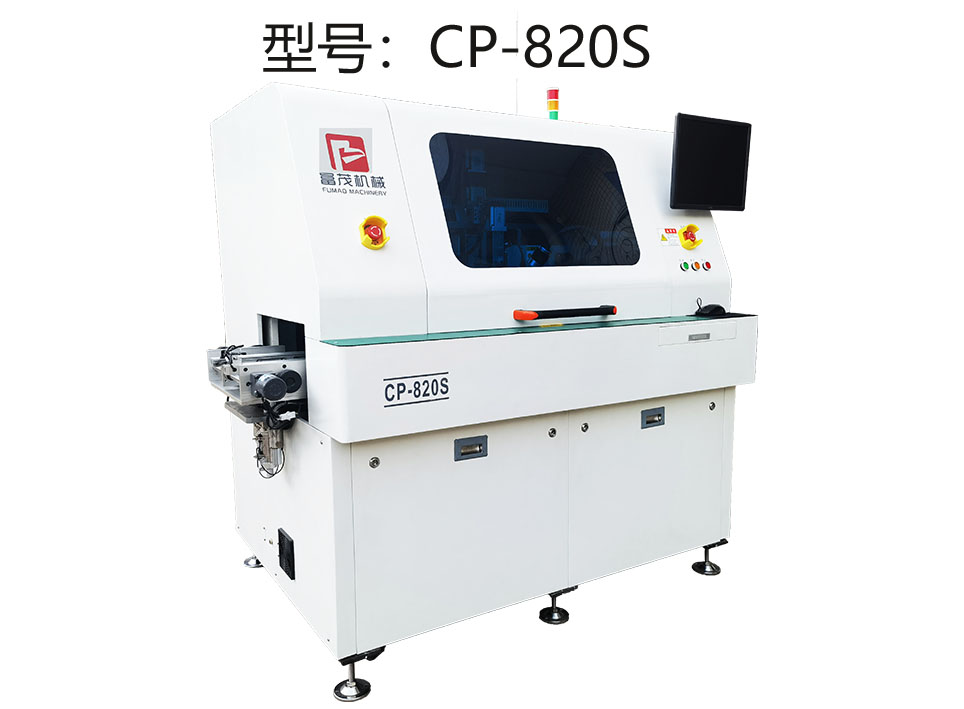

CP-820S全自动插片机汽车电子连料卷料端子插片机

型号:FM850
功率:2.4KW
速度:
管径:
管长:
加速度:
产品详情

CP-820S自动插片机连料卷料端子异形插件机


CP-820S型全凸轮机构自动插片机 汽车电子插片机 连续端子插片机 家用电器线路板连接端子自动插片机


■适用对象:

     在PCB电路板上需要插上各种不同的冲压端子片之类产品金属端子,散料端子及连料端子都适用;




■适用对象:

     汽车电子保险盒,电源主板,小家电,显示器,电动玩具,机顶盒,充电桩 。





■机台主要功能:

      将冲压成型的边边续端子片或散料端子片由机台自动切断后,将端子片快速高效准确插入PCB板上,使针与PCB板紧密结合在一起。



■设备特点:

     1.机台可搭配自动上下板机,全自动流水线作业,上下板架采用双马达、铝合金轨道输送带,手轮丝杠宽度调节

     2.机台采用工业相机CCD视觉定位系统。

     3.  插片机构采用精密凸轮机械传动,机台高速稳定运行。

     4.XY平台采用松下伺服及TBI丝杠及台湾进口滑轨滑块。

     5.机构设计合理,零件精密加工。

■设备优点:

      PCB板插片机:自动传送线路板并在PCB上插入各种形状的端子接插片,PCB板在XY移动平台上自由移动。

     1. 机台插片速度每小时可插约14000点左右,节省大量工人。

     2. 机台自动上板下板,自动插片,一人可操作多台设备。

    3. 采用卷料端子片或散料端子片,都可自动切断或自动上料,节省人工插片成本。

    4. 机台插片具有自动检测功能,插片是否到位及自动补插功能。

    5. 机台无需模具,可以任意切换机种或产品型号,插片坐标采用视觉自动校正编程,操作方便快速完成。

   6. 机台可采用先贴片后插后的方式,无需更改现有生产工艺流程。

   7.机台通用性强,后续无其它费用。

   8.全电脑控制,中文操作界面,简单易懂,方便快捷。





■设备参数:

  设备尺寸

2300 L * 1500 W * 1620 H

  机械重量

1400kg

  工作气压

6kg/cm2

  电源

220V/60Hz/2.4KW

  噪音

80分贝

  使用温度

5-40度

  湿度

10-90% RH(空气中没有结晶水珠即可使用)

  作业台移动尺寸

X700mm Y400mm

  作业台移动速度

25m/min

  PCB电路板

500 * 350 Max

  插件速度

250PCS/min

  电路板安装时间

4.5秒

  插入元件对象

各种连续冲压端子片或散料端子片

  插件头数量

标配1组插片头(高速凸轮运动机构),多组插片头可定制。

  孔位校正方式

机器视觉系统校正

  电脑控制系统

Intel酷睿i3中央处理器 Win7操作系统,原装研祥工控机。

  运动控制卡

雷赛多轴运动控制卡,

  操作软件

中文操作界面(WIN7系统控制平台)液晶显示器,富茂自主研发操作介面运行系统软件

  显示系统

17英寸彩色液晶显示器

  供料系统

连续整卷盘式端子供料系统或振动盘上料系统
